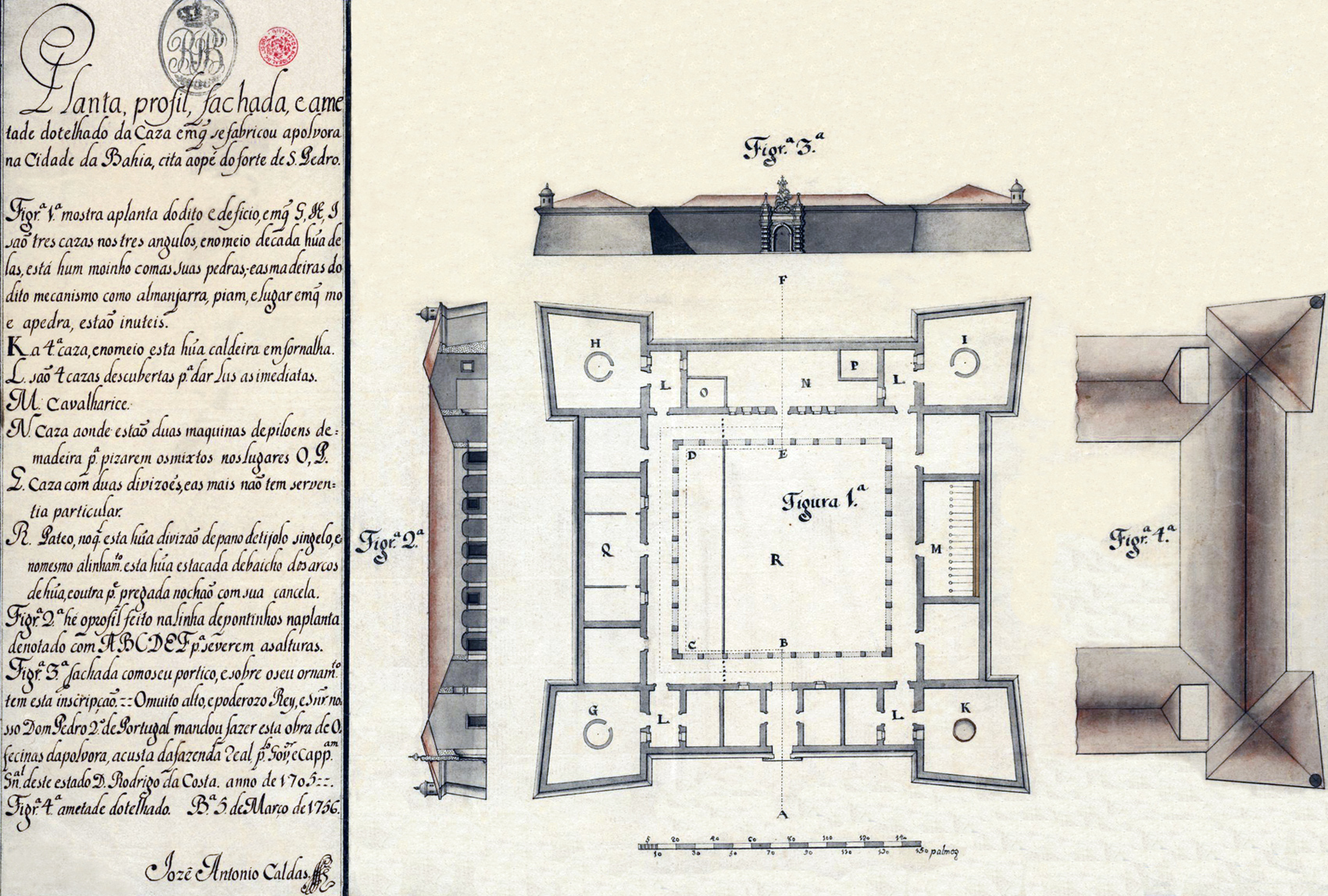

Planta da Casa da Pólvora por José Antônio Caldas, 1756

Esta é a planta do edifício original do atual Quartel dos Aflitos, construído do final do século 17, ao início do século 18, e inaugurado em 1705, com alterações posteriores.

Note, nesta Planta, uma inscrição abaixo, à esquerda, que existia no pórtico original, indicando serem essas as Oficinas da Pólvora. A inscrição citava que foi construída a mando do Rei D. Pedro II, sendo governador D. Rodrigo da Costa. Esse prédio original tinha apenas o pavimento térreo.

Título: Planta, profil, fachada, e a metade do telhado da Caza em q se fabricou a polvora na Cidade da Bahia, cita ao pé do forte de S. Pedro. Original na Biblioteca Nacional de Portugal.

José de Mirales (História Militar do Brasil, ....1762), nos deixa saber que o prédio começou a ser construído no governo de D. João de Lencastre (1694-1702).
